Niveles de Cierres de Empalme en Instalaciones de Fibra Óptica

Introducción

La fibra óptica es la clave para ofrecer conexiones de alta velocidad en telecomunicaciones. Para garantizar un rendimiento óptimo y una larga vida útil de la red, es fundamental elegir los materiales adecuados, aplicar buenas prácticas en la instalación y realizar un mantenimiento periódico. Con el crecimiento de la demanda de internet de alta velocidad, la implementación de fibra óptica se ha convertido en una necesidad para hogares, empresas y ciudades inteligentes.

Uno de los elementos clave para la instalación de una red de fibra óptica son los cierres de empalme.

¿Qué son los Cierres de Empalme?

Los cierres de empalme son dispositivos diseñados para proteger las uniones de fibra óptica (empalmes) de factores ambientales como la humedad, el polvo y las fluctuaciones de temperatura. Además, proporcionan una organización estructurada para los empalmes, facilitando el mantenimiento y las futuras expansiones de la red.

Cierres de empalme por nivel en una red

En una instalación de fibra óptica, los cierres de empalme se pueden clasificar en diferentes niveles, dependiendo de su ubicación y función:

Cierres de primer nivel (Red Troncal):

Estos cierres se encuentran en la red troncal, donde se realizan las conexiones principales de fibra óptica. Suelen ser de gran capacidad y están diseñados para albergar un gran número de empalmes. Se instalan en ubicaciones estratégicas, como centrales telefónicas y puntos de distribución principales.

FUSIONGUARD Cuenta con una variedad de adopciones para este nivel en la red en su familia de cierres HORIZONTAL y DOMO

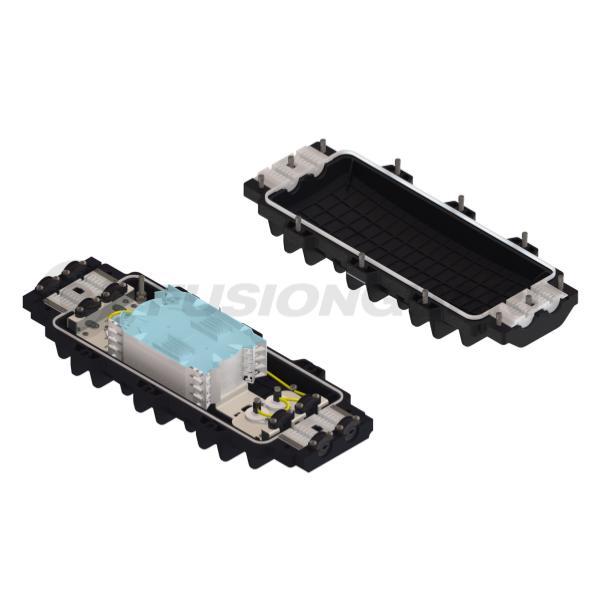

FCLO-P-HO-96

✅ HORIZONTAL 180 FIBRAS

✅ HORIZONTAL 144 FIBRAS SERIE P

✅ HORIZONTAL 96 FIBRAS

✅ DOMO 240 FIBRAS

✅ DOMO 144 FIBRAS

Lo principales diferenciadores de los cierres de

primer nivel son los :

Protección IP 68

La cual garantiza una protección completa contra penetración de agua y polvo. Estos cierres se suelen instalar ya sea en zonas urbanizadas como en zonas menos pobladas, se vuelve sumamente importante tener este tipo de protección.

Los dígitos de IP nos ayudan a identificar su nivel de protección.

✔️ 6: totalmente protegido contra el polvo

✔️ 8: Protegido contra los efectos de la inmersión prolongada debajo agua

Resistencia a rayos UV

Debido a su exposición constante a la intemperie, los cierres de empalme son susceptibles al desgaste. La incorporación de protección UV es crucial para reducir la degradación del material, extendiendo significativamente su vida útil y garantizando la fiabilidad de la red.

Los cierres de empalme FUSIONGUARD están fabricados con material preparado con aditivos que logran una protección contra los rayos UV lo que mejora su tiempo de vida útil.

Instalación Aérea o subterránea

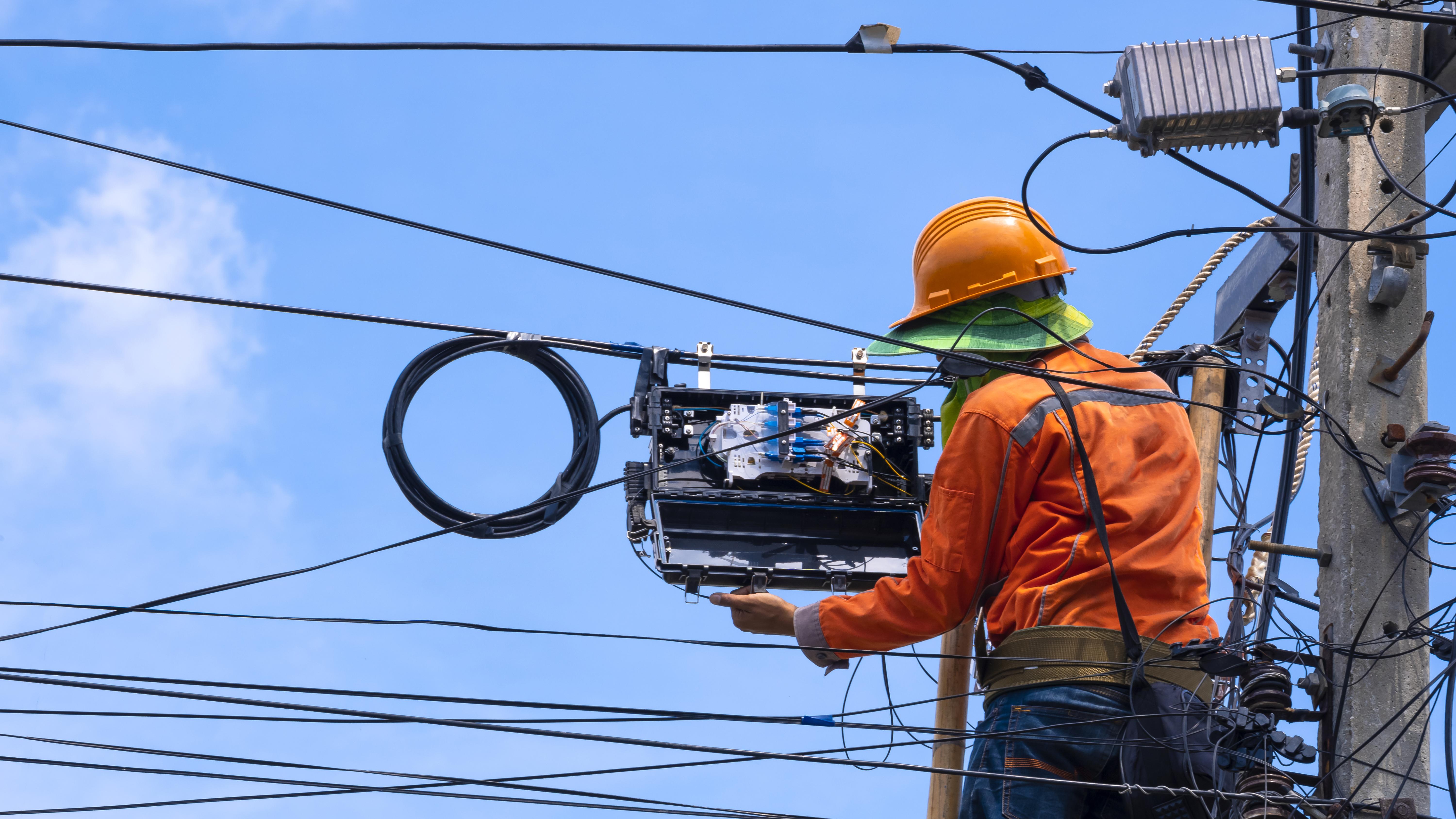

Los cierres de empalme de primer nivel, equipados con protecciones ambientales , se adaptan a instalaciones tanto aéreas como subterráneas, lo que garantiza su funcionalidad en cualquier entorno. Se pueden instalar de manera subterránea, ya sea directamente enterrados o en registros subterráneos, pero también se suelen instalar de manera aérea como en postes o sobre cables.

Los cierres FUSIONGUARD cuentan con todas las protecciones necesarias para todos los tipos de instalación mencionados, además de que los accesorios de instalación vienen incluidos.

Certificados de laboratorio

Los cierres de empalme FUSIONGUARD están diseñados bajo los estándares de la norma Telcordia GR-771-CORE, para garantizar su correcta funcionalidad.

La norma Telcordia GR-771-CORE es un estándar a nivel internacional que  establece criterios de rendimiento y fiabilidad para los cierres de empalme de fibra óptica, asegurando su capacidad para proteger las conexiones de fibra, evalúa  la resistencia de los cierres en condiciones extremas como temperatura, humedad, inmersión en agua y radiación UV.

Nuestro cierre FCLO-P-HO-96 fue sometido a pruebas de laboratorio de acuerdo a la norma Telcordia GR-771-CORE y puedes consultar su reporte en nuestro sitio web.

Cierres de segundo nivel  (Red de distribución)

Este tipo de cierres se utilizan en la red de distribución, donde la fibra óptica se divide y se distribuye a áreas más pequeñas (en urbanizaciones residenciales o pequeñas comunidades). Tienen una capacidad menor que los cierres de nivel primario y se instalan en postes de forma aérea o en registros de manera subterránea.

FUSIONGUARD Cuenta con una variedad de opciones  para este nivel de red en su familia de cierres HORIZONTAL y DOMO

✅ HORIZONTAL 48 FIBRAS SERIE I

✅ HORIZONTAL 60 FIBRAS

✅ HORIZONTAL 36 FIBRAS

✅ DOMO 48 FIBRAS

FCLO-P-DO-48-00001

En éste nivel los cierres tienen diseños más compactos  y con las mismas características de nuestros cierres de primer nivel diferentes modelos para adaptarse al estilo y diseño de la red.

Cierres FTTX

Equipados con splitters, que dividen la señal, y adaptadores, que facilitan la conexión, los cierres FTTX actúan como puntos de derivación esenciales hacia los clientes finales, optimizando el trabajo de los instaladores en las conexiones de acometida.

FUSIONGUARD cuenta con distintos modelos en este nivel de cierres de empalme para poderse adaptar a cualquier tipo de red

✅ FTTX SERIE 01

✅ FTTX SERIE 08

✅ FTTX SERIE 16

✅ FTTX SERIE 24

✅ FTTX SERIE 32

FCLO-P-HO-I-8A-1-1X08-SCA

En esta parte de la red las características de los cierres cambian y a continuación te menciono las características y diferenciadores  que tienen los cierre FUSIONGUARD

Protección IP 65

Los cierres FTTX, a diferencia de los cierres de primer y segundo nivel, cuentan con un grado de protección IP65.  Esta diferencia radica en la necesidad de acceso frecuente a estos cierres para la instalación de acometidas o la conexión de nuevos servicios, ésta necesidad por reabrir constantemente los cierres reduce la necesidad por una protección más alta; Aún así la protección IP65 lo protege contra la entrada de polvo y la entrada de agua por lluvia o chorros de agua.

Los dígitos de IP nos ayudan a identificar su nivel de protección.

✔️ 6:Totalmente protegido contra el polvo.

✔️ 5: Protegido contra los chorros de agua (desde todas las direcciones).

Protección contra impactos IK

Los cierres FTTX, al estar ubicados en zonas urbanas, se enfrentan a un mayor riesgo de sufrir impactos accidentales.  Su naturaleza de instalación, a menudo en fachadas o postes a nivel de calle, los expone a posibles golpes durante su manipulación por parte de los instaladores o incluso a actos de vandalismo.

Por ello, la protección IK se vuelve crucial en estos cierres.  Esta clasificación garantiza su resistencia a impactos, asegurando que puedan soportar golpes y vibraciones sin comprometer la integridad de las conexiones de fibra óptica en su interior.

Diseñados en distintas configuraciones

Los cierres de empalme en este nivel son muy personalizables y cuentan con diferentes configuraciones para poder seleccionar la cantidad,tipo de splitters, tipo de adaptador (acoplador) y tipos de cables que más convengan en cada situación de instalación.

FUSIONGUARD cuenta con una amplia variedad de cierres en este nivel, desde adaptadores para diferentes tipos de pulido como SCA y SCU; hasta diferentes tipos de cables como 3mm (MDU) o 3×2 mm (FTTX); pasando por las diferentes configuraciones de splitters como 1×08 o 1×16.

Ahora que conoces los diferentes tipos de cierres de empalme, puedes seleccionar el correcto para cada tipo de instalación, para más información y personalización de los mismos, contácta a nuestro equipo de ventas.
